W5500 Ethernet RJ45 LAN Shield модуль Arduino

Мережевий модуль W5500 TCP/IP (Ethernet) — дає змогу здійснити віддалене під'єднання Вашого пристрою до мережі Ethernet, а отже, і до мережі Enternet (за наявності під'єднання).

• Напруга живлення: 3,3 або 5 В постійного струму.
• Струм споживаний модулем: до 185 мА (при Vcc = 3 В).
• Інтерфейс: SPI (MODE 3).
• Кількість незалежних мережевих під'єднань: до 8.
• Мережеві протоколи: TCP/IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE.
• Мережеві інтерфейси: 10BaseT/100BaseTX Ethernet PHY embedded.
• Розмір внутрішнього буфера TX/RX: 32 кбайт.
• Світлодіодна індикація режимів роботи: (Full/Half duplex, Link, Speed, Active).
• Робоча температура 0...70 °C.
• Габарити: 60x30 мм.

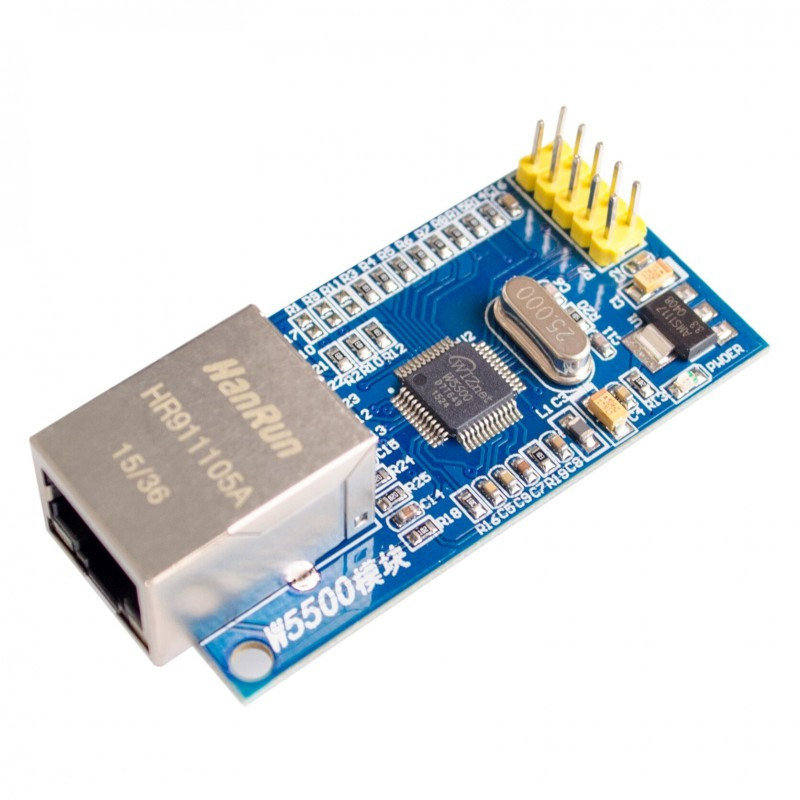

Мережевий модуль W5500 є Ethernet-контролером на базі чипа W5500 від корейської компанії WIZnet, він є новішою моделлю свого попередника W5100. Також на модулі встановлені обв'язування чипа, стабілізатор на 3,3 В і роз'єм RJ45 з супромісним трансформатором. Використовуючи цей модуль, Ви зможете передавати дані як через локальну мережу, так і через мережу Інтернет. Модуль може бути насичений як від напруги 3,3 В, так і від напруги 5 В. Логічні рівні на інформаційних виводах 3,3 В, але вони толерантні до рівнів 5 В, отже, Ви можете приєднувати його до Arduino, що працює як від 3,3 В, так і від 5 В.

Для роботи з модулем пропонуємо скористатися бібліотекою Ethernet2, правослів поводження з функціями та методами якої аналогічний бібліотеці Ethernet.

Про те, як працювати з менеджером бібліотек, написано в розділі «Пошук бібліотек» на сторінці Wiki — встановлення бібліотек в Arduino IDE.

Для перевірки модуля встановіть бібліотеку Ethernet2, під'єднайте модуль до мережі та до Arduino. Відкрийте скетч «WebServer» з меню Arduino IDE: Файл>Приміри>Ethernet2>WebServer. Якщо потрібно, змініть у 26 рядку скетча, IP- адрес для Вашої мережі, завантажте скетч, відкрийте монітор послідовного порту та будь-який браузер.

Якщо в адресний рядок браузера ввести IP- адрес із скетчу (наприклад: http://192.168.1.177), то має завантажитися сторінка, у якій будуть показані показання з аналогових виводів Arduino, і ця сторінка оновлюватиметься з інтервалом 5 секунд. А в моніторі послідовного порту, під час кожного оновлення сторінки, буде зображатися інформація про користувача, який її надсилає.
